广东深圳四连杆门座式起重机的四连杆机构原理是什么
发布时间：2026-05-20　点击：17

本文相关关键词： 四连杆门座式起重机厂家、四连杆门座式起重机生产厂家、四连杆门座式起重机销售厂家

      广东深圳四连杆门座式起重机厂家【19939742978】专注从事集装箱龙门吊、集装箱跨运车、门座式起重机、游艇搬运机等起重设备的生产与销售服务。产品销往全国各地以及东南亚、北非、中非及俄罗斯等。


      广东深圳四连杆门座式起重机生产厂家认为港口作业中，门座式起重机变幅时吊物晃动是一个常见问题。某港口操作人员反映，使用老式单臂架门机装卸货物时，变幅过程中吊钩上的集装箱会明显摆动，需要等货物稳定后才能继续操作，整个装卸周期因此延长。广东深圳某厂家生产的四连杆门座式起重机，其变幅机构的核心原理可以从以下几个方面理解。
      一、四连杆机构的组成与运动关系

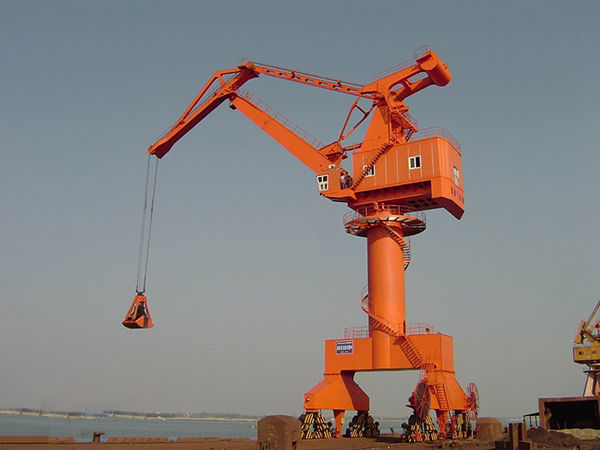

      四连杆变幅系统由四个刚性杆件通过铰链连接而成，形成一个可活动的平面机构。具体到门座式起重机中，这四个构件分别是：臂架、象鼻梁、拉杆和转台结构。
      臂架的下端铰接在转台上，是机构的主动件，由变幅驱动装置带动其俯仰运动。象鼻梁的前端安装有起升滑轮，用于悬挂吊钩或抓斗；象鼻梁的后端与拉杆的上端铰接。拉杆的下端则铰接在转台后方的支架上，作为机构的从动件。转台本身固定，构成机构的机架部分。
      当变幅机构启动时，电机通过减速器驱动臂架绕其下铰点转动。臂架的摆动通过象鼻梁传递至拉杆，迫使拉杆也绕其下铰点摆动。这四根杆件以铰点为支点相互约束，形成了确定的运动轨迹。
      二、实现吊物水平移动的原理
      四连杆机构设计的核心目标，是使吊物在变幅过程中沿近似水平的轨迹移动。
      其基本原理是运动补偿。当臂架向上抬起时，臂架端点（即与象鼻梁的铰点）的运动轨迹是一个圆弧，既向上移动也向前移动。如果吊点直接设在此处，吊物就会随臂架一起上升和下降，出现明显的垂直晃动。引入象鼻梁和拉杆后，象鼻梁会绕其与拉杆的铰点产生一个与臂架运动方向相反的摆动。这个反向摆动恰好补偿了臂架端点上升带来的垂直位移，使象鼻梁最前端的吊点在变幅过程中保持在接近同一水平高度上。
      只要臂架、象鼻梁和拉杆的几何尺寸比例经过计算，吊点在最大幅度和最小幅度之间的垂直落差就可以控制在较小范围内，吊物基本保持水平移动。
      三、变幅驱动与能耗控制
      四连杆机构在驱动方面也有考虑。变幅电机通过联轴节和减速箱将动力传递至变幅齿轮轴，齿轮轴驱动齿条移动，进而带动臂架摆动。
      由于四连杆机构的几何特性使臂架系统的合成重心在俯仰过程中接近水平移动，变幅驱动机构所需克服的位能变化较小，驱动功率相对较低。同时，四连杆门座式起重机在变幅过程中能耗较低，运行更为平稳。
      四、与单臂架结构的对比
      单臂架门座式起重机的臂架直接俯仰，结构简单，但变幅时吊点轨迹为圆弧，货物会产生垂直位移，对操作人员的要求较高。
      四连杆结构通过增加象鼻梁和拉杆这两个构件，用机构运动自行解决了吊点水平移动的问题。操作人员在装卸作业中变幅时，吊物晃动幅度较小，落点更容易控制，单次作业用时有所减少。
      对于从事港口装卸的用户，理解四连杆门座式起重机的工作原理，有助于在选型时判断设备与自身货种的匹配程度。广东深圳某厂家生产的四连杆门座式起重机，在变幅平稳性和能耗控制方面具备实际优势，用户可根据码头作业的主要货类选择合适的规格配置。
      广东深圳四连杆门座式起重机销售厂家拥有铸造车间，热处理车间，锻造车间，金加工车间，铆焊车间，组装车间，能够独立完成锻造、车、刨、铣、磨、镗、滚、钻、冲、切割、铆焊及热处理的全部工艺流程。
